کنتاکتور ABB یک کلید الکترومغناطیسی است که برای کنترل مدارهای قدرت از طریق یک مدار فرمان به کار می‌رود. این تجهیز با دریافت فرمان الکتریکی، وضعیت کنتاکت‌های اصلی را تغییر می‌دهد و امکان برقراری یا قطع جریان در مدار مصرف‌کننده را فراهم میکند.
برای مثال، در یک سیستم صنعتی که موتور الکتریکی باید از طریق شستی، رله، کنترلر یا PLC روشن و خاموش شود، کنتاکتور میتواند ارتباط مدار قدرت با موتور را کنترل کند. در این ساختار، مدار فرمان وظیفه فعال‌کردن بوبین کنتاکتور را بر عهده دارد و کنتاکت‌های اصلی جریان موردنیاز مصرف‌کننده را عبور می‌دهند.
ABB از تولیدکنندگان تجهیزات برق صنعتی است و سبد محصولات آن، خانواده‌های مختلفی از کنتاکتورها را برای کاربردهای گوناگون در بر می‌گیرد. برای نمونه، کنتاکتورهای سه‌پل سری AF عمدتاً برای کنترل موتورهای سه‌فاز و برخی بارهای دیگر طراحی شده‌اند. این خانواده از فناوری بوبین با کنترل الکترونیکی و قابلیت عملکرد در بازه‌های مشخص ولتاژ فرمان بهره می‌برد.
نکته مهم این است که کنتاکتور بهتنهایی جایگزین تجهیزات حفاظت در برابر اضافه‌بار یا اتصال کوتاه نیست. برای ایجاد یک سیستم ایمن، باید آن را در کنار تجهیزات حفاظتی متناسب با مشخصات مدار به کار برد.
کنتاکتور ABB از چند بخش اصلی تشکیل شده است که هماهنگی آن‌ها باعث عملکرد صحیح تجهیز هنگام دریافت فرمان میشود. آشنایی با این اجزا به انتخاب، نصب و عیب‌یابی دقیقتر کنتاکتور کمک میکند.
بسته به سری و مدل انتخابی، نوع ترمینال‌ها، آرایش کنتاکت‌ها و امکانات جانبی ممکن است متفاوت باشد. بنابراین، پیش از خرید کنتاکتور ABB باید نقشه اتصالات و دیتاشیت همان مدل بررسی شود.
مشخصات فنی کنتاکتور مشخص میکند که آیا محصول برای مدار موردنظر مناسب است یا خیر. هنگام بررسی محصولات ABB، بهتر است به‌جای تکیه بر یک مشخصه، مجموعه پارامترهای الکتریکی و شرایط بهره‌برداری را در نظر بگیرید.
| مشخصه فنی | اهمیت در انتخاب کنتاکتور |
|---|---|
| جریان نامی کاری | تعیین ظرفیت مناسب برای نوع بار و شرایط کار |
| توان نامی موتور | بررسی سازگاری کنتاکتور با توان موتور در ولتاژ مشخص |
| ولتاژ مدار قدرت | تطبیق محصول با ولتاژ شبکه و مدار مصرف‌کننده |
| ولتاژ بوبین | هماهنگی با مدار فرمان AC یا DC |
| تعداد پلها | انتخاب آرایش مناسب برای مدار تک‌فاز، سه‌فاز یا سایر کاربردها |

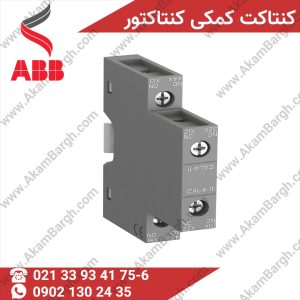

| کنتاکت‌های کمکی | تأمین نیازهای کنترلی، اینترلاک و اعلام وضعیت |
| رده بهره‌برداری | تعیین تناسب تجهیز با ماهیت بار و شرایط قطع‌و‌وصل |
| نوع ترمینال | انتخاب روش اتصال متناسب با سیم‌کشی و طراحی تابلو |
یکی از نکات مهم، توجه به رده بهره‌برداری است. برای مثال، رده AC-3 در انتخاب کنتاکتورهای مورد استفاده برای راهاندازی و قطع موتورهای قفس سنجابی اهمیت دارد. در مقابل، برای بارهای مقاومتی یا کاربردهایی با شرایط سوئیچینگ متفاوت، باید رده مناسب همان کاربرد بررسی شود.
همچنین جریان درج‌شده برای یک کنتاکتور لزوماً در تمام شرایط کاری قابل استفاده نیست. ولتاژ، نوع بار، دمای محیط و شرایط نصب می‌توانند بر ظرفیت مجاز اثر بگذارند. به همین دلیل، بررسی جدول‌های انتخاب سازنده از روی کاتالوگ رسمی هر مدل ضروری است.

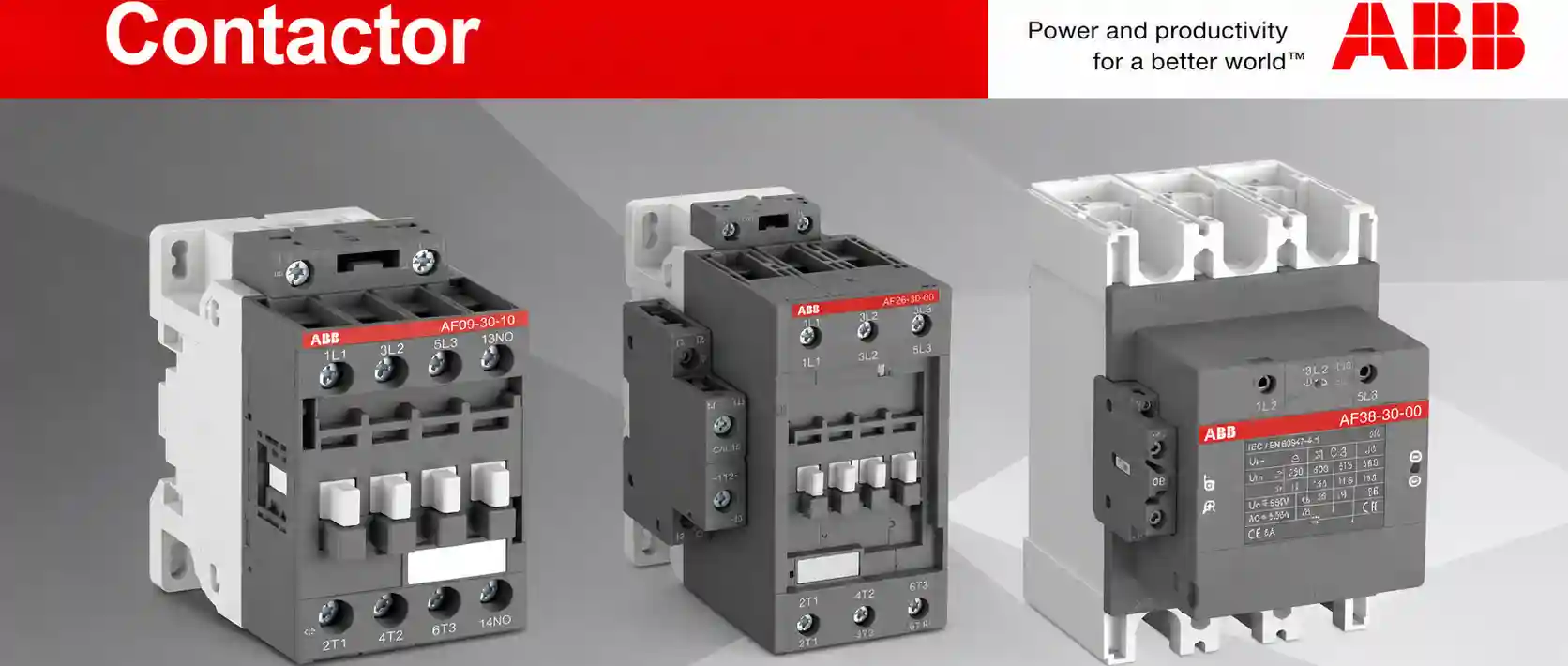

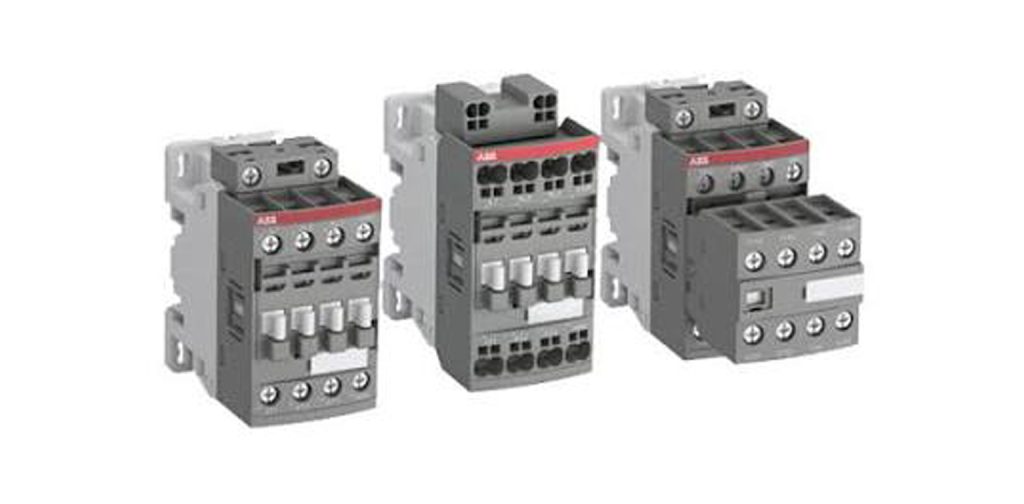

کنتاکتورهای ABB بر اساس نوع کاربرد، تعداد پلها، ساختار بوبین و ظرفیت سوئیچینگ در خانواده‌های مختلفی عرضه می‌شوند. انتخاب مدل مناسب باید با توجه به نوع پروژه انجام شود، نه صرفاً نام سری یا اندازه ظاهری تجهیز.

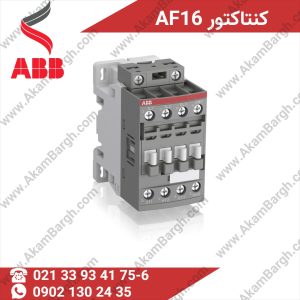

کنتاکتور سه‌پل برای کنترل سه خط قدرت به کار می‌رود و یکی از گزینه‌های رایج در مدارهای راهاندازی موتورهای سه‌فاز است. سری AF از خانواده‌های شناخته‌شده این گروه محسوب میشود و مدل‌های آن در ظرفیت‌های مختلف عرضه شده‌اند. انتخاب مدل باید با جریان کاری، توان موتور و ولتاژ شبکه هماهنگ باشد.
کنتاکتور چهارپل برای کاربردهایی مناسب است که به سوئیچینگ چهار مسیر نیاز دارند. این مدل‌ها می‌توانند در برخی مدارهای توزیع برق و کاربردهای سوئیچینگ قدرت مورد استفاده قرار گیرند. تعداد پل بهتنهایی برای انتخاب کافی نیست و باید نحوه استفاده از هر پل و الزامات مدار نیز بررسی شود.
در برخی کاربردهای ساختمانی و تأسیساتی، ابعاد، صدای عملکرد و نحوه نصب اهمیت بیشتری دارد. ABB در کنار کنتاکتورهای صنعتی، محصولاتی مانند کنتاکتورهای نصب و مدل‌های کوچک‌تر را نیز ارائه میکند. برای نمونه، خانواده ESB به کاربردهای نصب اختصاص دارد. این محصولات را نباید بدون بررسی مشخصات با کنتاکتورهای مناسب راهاندازی موتور جایگزین کرد.
برخی مدل‌ها برای سوئیچینگ جریان مستقیم، مدارهای ایمنی یا شرایط کاری ویژه طراحی شده‌اند. برای مثال، خانواده‌های مشخصی از محصولات ABB برای سوئیچینگ DC یا کاربردهای مرتبط با ایمنی ماشین‌آلات در نظر گرفته شده‌اند. هنگام انتخاب چنین تجهیزاتی، باید الزامات تخصصی پروژه و مستندات سازنده به‌دقت بررسی شوند.
به دلیل تنوع مدل‌ها، کنتاکتورهای ABB در پروژه‌های صنعتی، ساختمانی و تأسیساتی متعددی قابل استفاده هستند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
در هر یک از این کاربردها، انتخاب ظرفیت مناسب و هماهنگی کنتاکتور با تجهیزات حفاظتی اهمیت زیادی دارد. به‌ویژه در مدارهای معکوس‌کننده جهت یا ستاره‌مثلث، طراحی صحیح مدار و استفاده از اینترلاک‌های لازم برای جلوگیری از وصل هم‌زمان کنتاکتورهای ناسازگار ضروری است.
هنگام خرید کنتاکتور ABB، کیفیت محصول تنها یکی از معیارهای تصمیم‌گیری است. تناسب فنی، اصالت کالا، امکان تأمین مدل موردنیاز و دسترسی به اطلاعات معتبر نیز بر نتیجه خرید تأثیر می‌گذارند. مهم‌ترین مواردی که باید بررسی کنید عبارت‌اند از:
در پروژه‌هایی که توقف خط تولید هزینه‌بر است، بهتر است علاوه بر قیمت اولیه، دسترسی به قطعات جانبی و امکان تأمین مجدد همان مدل را نیز در تصمیم‌گیری لحاظ کنید.
پلاک‌خوانی کنتاکتور ABB به شما کمک میکند مشخصات اصلی محصول را شناسایی کنید و از تطابق آن با مدار موردنظر مطمئن شوید. اطلاعات دقیق درج‌شده روی پلاک به خانواده و مدل کنتاکتور بستگی دارد؛ بنابراین، در صورت نیاز به جزئیات بیشتر باید کد محصول را در کاتالوگ رسمی ABB بررسی کنید. مهم‌ترین اطلاعاتی که هنگام پلاک‌خوانی باید به آن‌ها توجه داشته باشید عبارت‌اند از:
برای مثال، در نام‌گذاری مدل‌های سری AF، عبارتی مانند AF09-30-10 ممکن است بخشی از اطلاعات مربوط به خانواده محصول، آرایش پلها و کنتاکت‌های کمکی را نشان دهد؛ اما برای تفسیر دقیق هر کد باید به راهنمای همان سری مراجعه کرد. پس از شناسایی مدل، ولتاژ بوبین و مشخصات کاری آن را نیز بررسی کنید تا محصول صرفاً بر اساس شباهت ظاهری انتخاب نشود.
کنتاکتور و رله هر دو برای کنترل مدارهای الکتریکی به کار می‌روند، اما کاربرد و ظرفیت آن‌ها یکسان نیست. رله‌ها معمولاً در مدارهای فرمان، پردازش سیگنال و کنترل بارهای متناسب با ظرفیتشان استفاده می‌شوند؛ درحالی‌که کنتاکتورها برای سوئیچینگ بارهای قدرت، از جمله موتورهای الکتریکی، طراحی می‌شوند.
تفاوت اصلی این دو تجهیز به ظرفیت قطع‌و‌وصل، ساختار کنتاکت‌ها، رده بهره‌برداری و نوع بار قابل‌کنترل مربوط است. البته مرز کاربرد آن‌ها به‌صورت مطلق تعریف نمی‌شود و برخی رله‌های قدرت نیز برای کنترل بارهای قابل‌توجه طراحی شده‌اند.
در یک تابلو برق صنعتی، ممکن است رله وظیفه پردازش فرمان را بر عهده داشته باشد و کنتاکتور بر اساس خروجی آن، مدار قدرت موتور را قطع یا وصل کند. انتخاب هر یک از این تجهیزات باید با توجه به وظیفه آن در مدار و مشخصات الکتریکی انجام شود.
قیمت کنتاکتور ABB به مدل، ظرفیت جریان، ولتاژ بوبین، تعداد پلها و ویژگیهای فنی آن بستگی دارد. به همین دلیل، نمی‌توان یک قیمت واحد را برای تمام کنتاکتورهای این برند در نظر گرفت. محصولات مناسب مدارهای فرمان و بارهای سبک، از نظر مشخصات و قیمت با کنتاکتورهای صنعتی با ظرفیت بالاتر تفاوت دارند. مهم‌ترین عوامل مؤثر بر قیمت کنتاکتور ABB عبارت‌اند از:
از آنجا که موجودی و شرایط بازار ممکن است تغییر کند، برای اطلاع از قیمت روز کنتاکتور ABB بهتر است کد دقیق محصول را مشخص کرده و استعلام بگیرید. هنگام مقایسه پیشنهادهای فروش نیز تنها به مبلغ نهایی توجه نکنید؛ تطابق کد فنی، اصالت کالا، شرایط ضمانت و زمان تحویل اهمیت زیادی دارند.
برای خرید کنتاکتور ABB، بهتر است مراحل انتخاب را به‌صورت منظم پیش ببرید. این کار به شما کمک میکند محصولی متناسب با نیاز پروژه تهیه کنید و از هزینه‌های ناشی از خرید اشتباه جلوگیری شود.
۱. نوع مصرف‌کننده را مشخص کنید
ابتدا تعیین کنید کنتاکتور برای کنترل موتور، پمپ، فن، بار مقاومتی یا کاربرد دیگری استفاده میشود. نوع مصرف‌کننده بر رده بهره‌برداری و ظرفیت موردنیاز تأثیر می‌گذارد.
۲. جریان و توان موردنیاز را بررسی کنید
برای موتورهای الکتریکی، توان، ولتاژ، جریان نامی و شرایط راهاندازی را در نظر بگیرید. انتخاب کنتاکتور فقط بر اساس توان درج‌شده روی موتور، بدون بررسی جدول انتخاب سازنده، میتواند نتیجه نامناسبی داشته باشد.
۳. ولتاژ بوبین را با مدار فرمان تطبیق دهید
ولتاژ مدار فرمان ممکن است با ولتاژ مدار قدرت متفاوت باشد. برای مثال، ممکن است مدار قدرت سه‌فاز باشد، اما بوبین کنتاکتور از یک مدار فرمان با ولتاژ پایین‌تر تغذیه شود. نوع AC یا DC و محدوده مجاز ولتاژ باید با مشخصات مدل انتخابی هماهنگ باشد.
۴. تعداد پلها و کنتاکت‌های کمکی را تعیین کنید
اگر مدار به اعلام وضعیت، خودنگهدار، اینترلاک یا اجرای توالی کنترلی نیاز دارد، آرایش کنتاکت‌های کمکی اهمیت پیدا میکند. پیش از خرید بررسی کنید که مدل انتخابی این نیازها را برآورده میکند یا به تجهیزات جانبی نیاز دارد.
۵. کد فنی و شرایط تأمین را بررسی کنید
پس از مشخص‌شدن نیازهای فنی، کد دقیق کنتاکتور را با کاتالوگ سازنده تطبیق دهید. سپس موجودی، قیمت، شرایط ضمانت و زمان تحویل را از فروشنده استعلام کنید.
اگر برای انتخاب مدل مناسب مطمئن نیستید، می‌توانید اطلاعات پلاک موتور، ولتاژ مدار فرمان و نوع کاربرد را در اختیار کارشناس فروش قرار دهید تا گزینه‌های سازگار با پروژه بررسی شوند.
خرید کنتاکتور ABB از یک تأمین‌کننده معتبر، علاوه بر تهیه محصول مناسب، به شما کمک میکند مشخصات فنی و شرایط تأمین را پیش از سفارش بررسی کنید. در تجهیزات برق صنعتی، انتخاب فروشنده‌ای که اطلاعات محصول را شفاف ارائه دهد، به‌ویژه برای پروژه‌هایی با حساسیت زمانی یا نیاز به تطابق دقیق قطعات، اهمیت زیادی دارد.
آکام برق میتواند برای استعلام قیمت و بررسی مدل‌های موردنیاز کنتاکتور ABB، گزینه‌ای برای پیگیری خرید تجهیزات برق صنعتی باشد. پیش از ثبت سفارش، بهتر است کد فنی محصول، مشخصات بوبین، موجودی و شرایط ضمانت را به‌صورت دقیق بررسی کنید. مزایایی که هنگام خرید از آکام برق می‌توانید پیگیری کنید، شامل موارد زیر است:
نکته مهم برای خریداران این است که عنوان «نمایندگی رسمی ABB» باید بر اساس مجوز یا تأییدیه معتبر قابل اثبات باشد. پیش از انتشار یا استناد به این عنوان، وضعیت نمایندگی رسمی آکام برق را بررسی کنید؛ در صورت نبود مدرک تأییدکننده، معرفی شرکت به‌عنوان تأمین‌کننده یا فروشنده تجهیزات ABB دقیقتر است.
برای شروع فرایند خرید، مدل یا کد فنی موردنظر خود را مشخص کنید و قیمت روز، شرایط موجودی و زمان تحویل را از آکام برق استعلام بگیرید. اگر هنوز مدل مناسب را انتخاب نکرده‌اید، اطلاعات فنی پروژه میتواند مبنای بررسی گزینه‌های سازگار قرار بگیرد.
بسته به مدل، برای راهاندازی و کنترل موتورهای الکتریکی، تابلوهای برق صنعتی، سیستمهای تهویه، مدارهای اتوماسیون و برخی کاربردهای سوئیچینگ قدرت استفاده میشود. انتخاب مدل باید بر اساس نوع بار و مشخصات فنی انجام شود.
مدل، جریان نامی، ولتاژ بوبین، تعداد پلها، ویژگیهای فنی و شرایط تأمین از عوامل مؤثر بر قیمت هستند. برای اطلاع از قیمت روز، استعلام با کد دقیق محصول توصیه میشود.
نوع بار، جریان کاری، توان موتور، ولتاژ مدار قدرت، ولتاژ بوبین، رده بهره‌برداری، کنتاکت‌های کمکی و اصالت کالا از مهم‌ترین موارد هستند. مشخصات مدل باید با کاتالوگ سازنده تطبیق داده شود.
خیر، لزوماً یکسان نیست. ولتاژ مدار قدرت و ولتاژ مدار فرمان دو مشخصه جداگانه هستند. ولتاژ بوبین باید مطابق طراحی مدار فرمان و محدوده مجاز درج‌شده در مشخصات محصول انتخاب شود.
برای خرید، مشخصات و کد فنی محصول، مدارک ارائهشده، شرایط ضمانت و اعتبار فروشنده را بررسی کنید. ظاهر محصول بهتنهایی برای تأیید اصالت کافی نیست. همچنین اگر فروشنده ادعای نمایندگی رسمی دارد، بهتر است تأییدیه معتبر آن را بررسی کنید.
اگر مشخصات بار، شرایط راهاندازی یا ولتاژ بوبین برای شما روشن نیست، بررسی فنی پیش از خرید میتواند از انتخاب اشتباه جلوگیری کند. ارائه اطلاعات موتور و مدار فرمان به کارشناس فروش، فرایند انتخاب را دقیقتر میکند.
