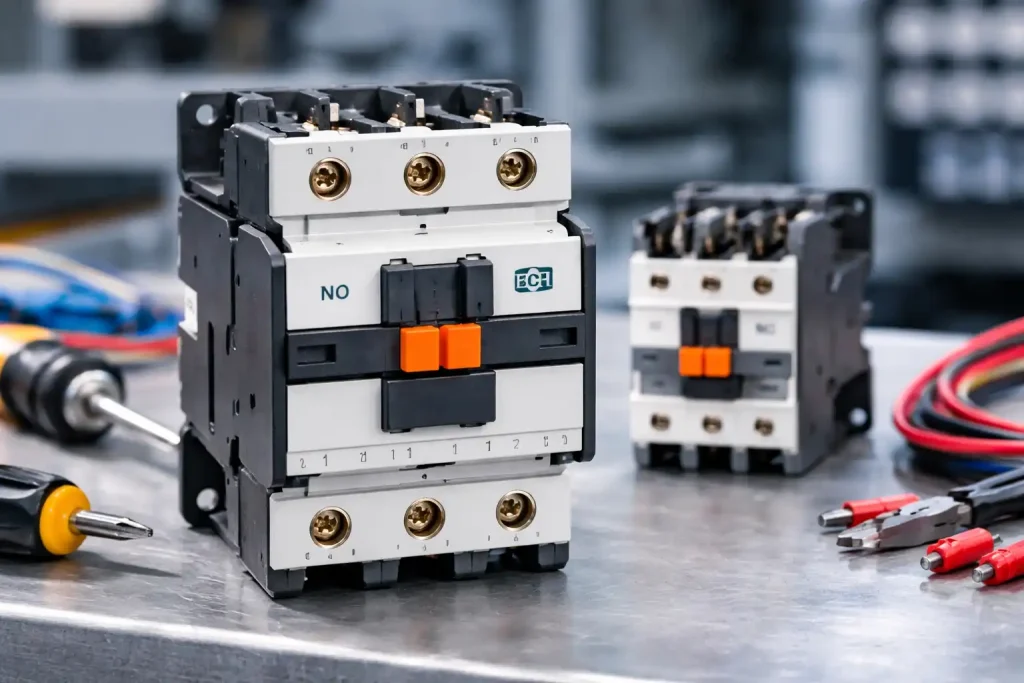

کنتاکتور چیست؟ بررسی انواع، اجزا، کاربرد و نحوه عملکرد

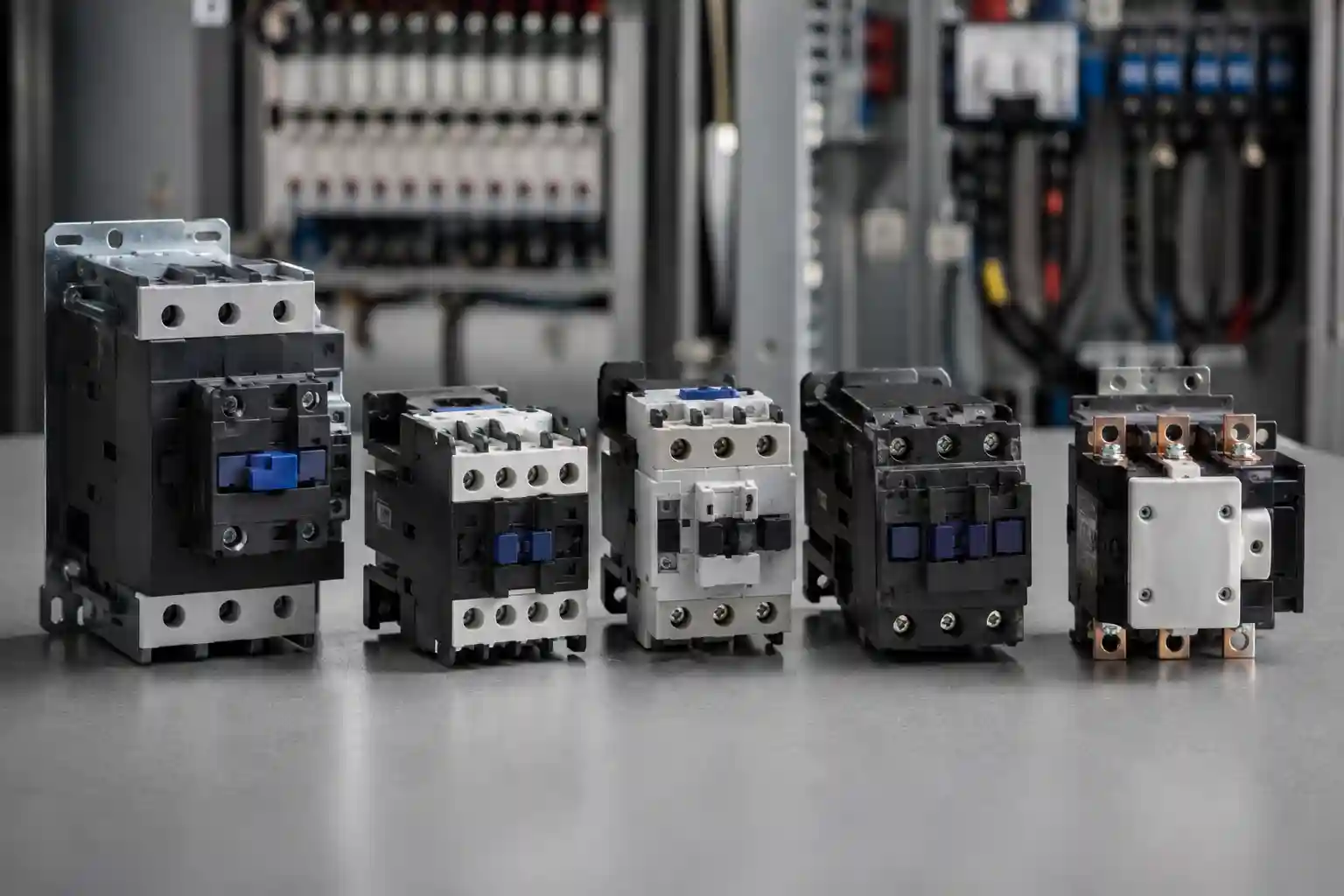

کنتاکتور AC

کنتاکتور AC برای قطع و وصل مدارهای جریان متناوب استفاده می‌شود و یکی از پرکاربردترین انواع کنتاکتور در تابلوهای برق صنعتی و تجاری است. این تجهیزات در مدارهای کنترل موتور، سیستم‌های روشنایی، هیترها، فن‌ها، پمپ‌ها و بسیاری از تجهیزات الکتریکی کاربرد دارند. هنگام انتخاب کنتاکتور AC باید ولتاژ و جریان مدار، نوع بار و رده مصرف در نظر گرفته شود. به‌عنوان مثال، کنتاکتوری که برای یک بار مقاومتی مناسب است، الزاماً بهترین گزینه برای راه‌اندازی موتور نیست. ولتاژ بوبین نیز باید با مدار فرمان مطابقت داشته باشد.

کنتاکتور DC

کنتاکتور DC برای کنترل و قطع و وصل مدارهای جریان مستقیم طراحی شده است. این نوع کنتاکتور در تجهیزاتی مانند سیستم‌های باتری، منابع تغذیه DC، خودروهای برقی، تجهیزات مخابراتی، سیستم‌های خورشیدی و برخی ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. قطع جریان مستقیم به دلیل نبود نقطه عبور طبیعی جریان از صفر، می‌تواند باعث ایجاد قوس الکتریکی پایدارتر شود؛ به همین دلیل ساختار کنتاکتورهای DC برای مدیریت این شرایط طراحی می‌شود. در هنگام خرید این مدل، ولتاژ و جریان مدار، نوع بار، ظرفیت قطع و مشخصات بوبین باید به‌دقت بررسی شوند.

کنتاکتور خازنی

کنتاکتور خازنی برای کنترل و اتصال بانک‌های خازنی در سیستم‌های اصلاح ضریب توان مورد استفاده قرار می‌گیرد. اتصال خازن به شبکه می‌تواند در لحظه اولیه باعث ایجاد جریان هجومی قابل توجه شود؛ بنابراین استفاده از کنتاکتور معمولی در چنین شرایطی همیشه انتخاب مناسبی نیست. کنتاکتورهای خازنی به‌گونه‌ای طراحی می‌شوند که این جریان اولیه را بهتر مدیریت کنند و معمولاً از کنتاکت‌های کمکی یا مقاومت‌های پیش‌شارژ در ساختار خود بهره می‌برند. انتخاب صحیح این کنتاکتور به ظرفیت بانک خازنی، ولتاژ شبکه و تعداد دفعات قطع و وصل بستگی دارد.

کنتاکتور موتوری

کنتاکتور موتوری برای راه‌اندازی، توقف و کنترل موتورهای الکتریکی استفاده می‌شود و از مهم‌ترین تجهیزات مدارهای فرمان موتور به شمار می‌رود. هنگام روشن شدن موتور، جریان راه‌اندازی می‌تواند چند برابر جریان عادی آن باشد؛ بنابراین کنتاکتور باید متناسب با شرایط راه‌اندازی و نوع موتور انتخاب شود. رده مصرف، جریان کاری، توان موتور، ولتاژ شبکه و تعداد دفعات قطع و وصل از عوامل مهم در انتخاب این تجهیز هستند. کنتاکتورهای موتوری معمولاً در مدارهای پمپ، کمپرسور، فن، نوار نقاله و ماشین‌آلات صنعتی استفاده می‌شوند.

سایر دسته‌بندی‌های کنتاکتور

علاوه بر نوع جریان و کاربرد، کنتاکتورها بر اساس ویژگی‌های فنی نیز دسته‌بندی می‌شوند. برای مثال، تعداد پل مشخص می‌کند کنتاکتور قابلیت کنترل چند مسیر اصلی را دارد و نوع بوبین می‌تواند AC یا DC باشد. همچنین کنتاکتورها با ولتاژهای مختلف بوبین مانند ۲۴.۱۱۰، ۲۲۰ یا ۳۸۰ ولت عرضه می‌شوند. ظرفیت جریان، تعداد و نوع کنتاکت‌های کمکی، رده مصرف، ابعاد و استانداردهای ساخت نیز از دیگر معیارهای مهم هستند. بنابراین پیش از خرید باید مشخصات فنی مدار و شرایط واقعی کار به‌طور کامل بررسی شود.

تفاوت کنتاکت اصلی و کمکی

کنتاکت‌های اصلی و کمکی هر دو در ساختار کنتاکتور قرار دارند، اما وظیفه یکسانی ندارند.

کنتاکت اصلی برای عبور جریان مدار قدرت استفاده می‌شود. این کنتاکت‌ها معمولاً ظرفیت جریان بالاتری دارند و بار اصلی مانند موتور یا هیتر را به مدار متصل یا از آن جدا می‌کنند.

در مقابل، کنتاکت کمکی بیشتر در مدار فرمان مورد استفاده قرار می‌گیرد. این کنتاکت‌ها می‌توانند برای خودنگهداری کنتاکتور، ارسال سیگنال وضعیت، ایجاد اینترلاک بین دو کنتاکتور یا اجرای منطق‌های کنترلی استفاده شوند.

به زبان ساده، کنتاکت اصلی وظیفه کنترل مسیر اصلی توان را بر عهده دارد، در حالی که کنتاکت کمکی بیشتر برای کنترل و مدیریت مدار فرمان استفاده می‌شود.

بهترین برندهای کنتاکتور

برند سازنده یکی از عوامل مهم در کیفیت، دوام و قابلیت اطمینان کنتاکتور است. در بازار تجهیزات برق صنعتی، برندهایی مانند ABB، Schneider Electric، Siemens و LS از شناخته‌شده‌ترین گزینه‌ها محسوب می‌شوند.

در انتخاب برند نباید صرفاً نام تجاری را معیار قرار داد؛ بلکه باید اصالت محصول، مشخصات فنی، استانداردها، خدمات پس از فروش و دسترسی به قطعات و تجهیزات جانبی نیز بررسی شود.

برای نمونه، کنتاکتورهای سری AF شرکت ABB در مدل‌ها و ظرفیت‌های مختلف عرضه می‌شوند و مشخصات آن‌ها بر اساس نوع کاربرد، جریان کاری و رده مصرف متفاوت است. مستندات فنی ABB نیز برای این محصولات، پارامترهایی مانند جریان عملیاتی، فرکانس مجاز قطع و وصل و دوام مکانیکی و الکتریکی را مشخص می‌کنند.

شرکت آکام برق به عنوان واردکننده کنتاکتور ABB، محصولات این برند را با هدف تأمین تجهیزات برق صنعتی با کیفیت و قابل‌اعتماد عرضه می‌کند. قیمت مناسب، تأمین سریع محصولات، ارسال سریع سفارش‌ها و ارائه مشاوره برای انتخاب مدل مناسب، از جمله مزیت‌های خرید کنتاکتور ABB از آکام برق است. این مجموعه تلاش می‌کند با دسترسی به مدل‌های متنوع کنتاکتور ABB، نیاز صنایع و پروژه‌های مختلف را در کوتاه‌ترین زمان تأمین کند. برای استعلام قیمت کنتاکتور ABB و دریافت اطلاعات بیشتر درباره موجودی و مدل‌های قابل ارائه، با شماره ۳۳۹۳۴۱۷۵-۰۲۱ تماس بگیرید.

قابلیت قطع و وصل و طول عمر کنتاکتور

یکی از مهم‌ترین معیارهای ارزیابی کنتاکتور، تعداد دفعاتی است که می‌تواند عملیات قطع و وصل را انجام دهد. این موضوع با دو مفهوم دوام مکانیکی و دوام الکتریکی بررسی می‌شود.

دوام مکانیکی به تعداد عملیات قطع و وصل مکانیزم کنتاکتور بدون در نظر گرفتن فرسایش ناشی از جریان بار اشاره دارد. دوام الکتریکی به تعداد عملیات قابل انجام در شرایط مشخص و با توجه به نوع بار و جریان مربوط می‌شود.

بنابراین نمی‌توان برای همه کنتاکتورها یک عدد ثابت به عنوان طول عمر تعیین کرد. نوع بار، جریان قطع، ولتاژ، تعداد دفعات سوئیچینگ و شرایط محیطی روی عمر کنتاکت‌ها تأثیر مستقیم دارند.

برای مثال، مستندات ABB نشان می‌دهد که دوام الکتریکی کنتاکتورها با توجه به رده مصرف و جریان قطع تغییر می‌کند و در برخی مدل‌ها دوام مکانیکی به میلیون‌ها سیکل می‌رسد. بنابراین انتخاب مدل مناسب باید بر اساس شرایط واقعی کار انجام شود، نه فقط جریان نامی.

نکات مهم هنگام خرید کنتاکتور

انتخاب کنتاکتور مناسب یکی از مهم‌ترین مراحل طراحی مدار قدرت و فرمان است. استفاده از کنتاکتوری با ظرفیت نامناسب می‌تواند موجب افزایش استهلاک، داغ شدن کنتاکت‌ها و کاهش عمر تجهیز شود. هنگام خرید کنتاکتور به موارد زیر توجه کنید:

• جریان کاری بار: جریان واقعی مصرف‌کننده باید با ظرفیت کنتاکتور مطابقت داشته باشد.
• توان موتور یا بار: در کاربردهای موتوری، توان موتور و شرایط راه‌اندازی اهمیت زیادی دارد.
• ولتاژ مدار قدرت: ولتاژ کاری شبکه باید با مشخصات کنتاکتور هماهنگ باشد.
• ولتاژ بوبین: ولتاژ مدار فرمان را بررسی کنید؛ بوبین می‌تواند برای ولتاژهای مختلف AC یا DC طراحی شده باشد.
• رده مصرف: برای موتور، هیتر، روشنایی یا خازن، رده مصرف مناسب را انتخاب کنید.
• تعداد کنتاکت‌های کمکی: اگر مدار فرمان به خودنگهداری، اینترلاک یا سیگنال‌دهی نیاز دارد، تعداد و نوع کنتاکت‌های کمکی اهمیت پیدا می‌کند.
• تعداد دفعات قطع و وصل: در کاربردهایی که سوئیچینگ مکرر انجام می‌شود، دوام و فرکانس مجاز قطع و وصل باید بررسی شود.
• شرایط محیطی: دما، رطوبت، گردوغبار، ارتفاع نصب و شرایط تابلو می‌توانند روی عملکرد تجهیز تأثیر بگذارند.
• اصالت و کیفیت محصول: خرید از تأمین‌کننده معتبر، به‌خصوص برای برندهای شناخته‌شده، احتمال تهیه محصول تقلبی یا نامتناسب را کاهش می‌دهد.
• هماهنگی با تجهیزات حفاظتی: کنتاکتور باید در کنار رله اضافه‌بار و تجهیزات حفاظت اتصال کوتاه، متناسب با مدار انتخاب شود.

در نهایت، پاسخ به سؤال «کنتاکتور چیست؟» فقط به تعریف این تجهیز محدود نمی‌شود. کنتاکتور یک جزء کلیدی در مدارهای قدرت و فرمان است که با استفاده از مکانیزم الکترومغناطیسی، امکان کنترل بارهای الکتریکی را فراهم می‌کند. شناخت اجزای کنتاکتور، تفاوت کنتاکت‌های اصلی و کمکی، انواع کنتاکتورها و معیارهای انتخاب آن‌ها باعث می‌شود بتوان برای هر پروژه، تجهیزی متناسب با نوع بار و شرایط کاری انتخاب کرد. مهم‌ترین نکته این است که انتخاب کنتاکتور صرفاً بر اساس آمپراژ انجام نشود و عواملی مانند نوع بار، رده مصرف، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط محیطی نیز در تصمیم‌گیری لحاظ شوند.
