آمپر کلید اتوماتیک ABB
انتخاب آمپر کلید اتوماتیک ABB یکی از مهم‌ترین تصمیم‌ها در طراحی و اجرای تابلو برق است. تجربه نشان می‌دهد بسیاری از مشکلات تابلوهای صنعتی، مثل قطع‌های مکرر، داغ شدن کابل یا عمل نکردن کلید هنگام خطا، به کیفیت تجهیزات ربطی ندارند. ریشه این مشکلات معمولاً انتخاب نادرست آمپر کلید است. کلیدی که آمپرش کمتر از نیاز باشد، بی‌دلیل خط تولید را متوقف می‌کند. کلیدی که آمپرش بیشتر از نیاز باشد، در لحظه خطر کابل و تجهیزات را بی‌دفاع رها می‌کند.
در این مقاله ابتدا قاعده اصلی انتخاب آمپر را توضیح می‌دهیم. بعد رایج‌ترین اشتباهات و راه جلوگیری از هر کدام را بررسی می‌کنیم و در پایان با یک مثال عددی، روش انتخاب را گام‌به‌گام نشان می‌دهیم.
قاعده طلایی انتخاب آمپر کلید اتوماتیک
طبق اصول استاندارد IEC، آمپر کلید باید بین جریان بار و ظرفیت کابل قرار بگیرد:
Ib ≤ In ≤ Iz
Ib: جریان واقعی بار (جریان طراحی مدار)
In: جریان نامی یا تنظیم‌شده کلید اتوماتیک
Iz: حداکثر جریان مجاز کابل، پس از اعمال ضرایب دما و نحوه کابل‌کشی
به زبان ساده، کلید باید آن‌قدر بزرگ باشد که با جریان عادی بار قطع نشود و آن‌قدر کوچک باشد که قبل از داغ شدن کابل عمل کند. تقریباً همه اشتباهاتی که در ادامه می‌خوانید، نقض همین یک رابطه هستند.

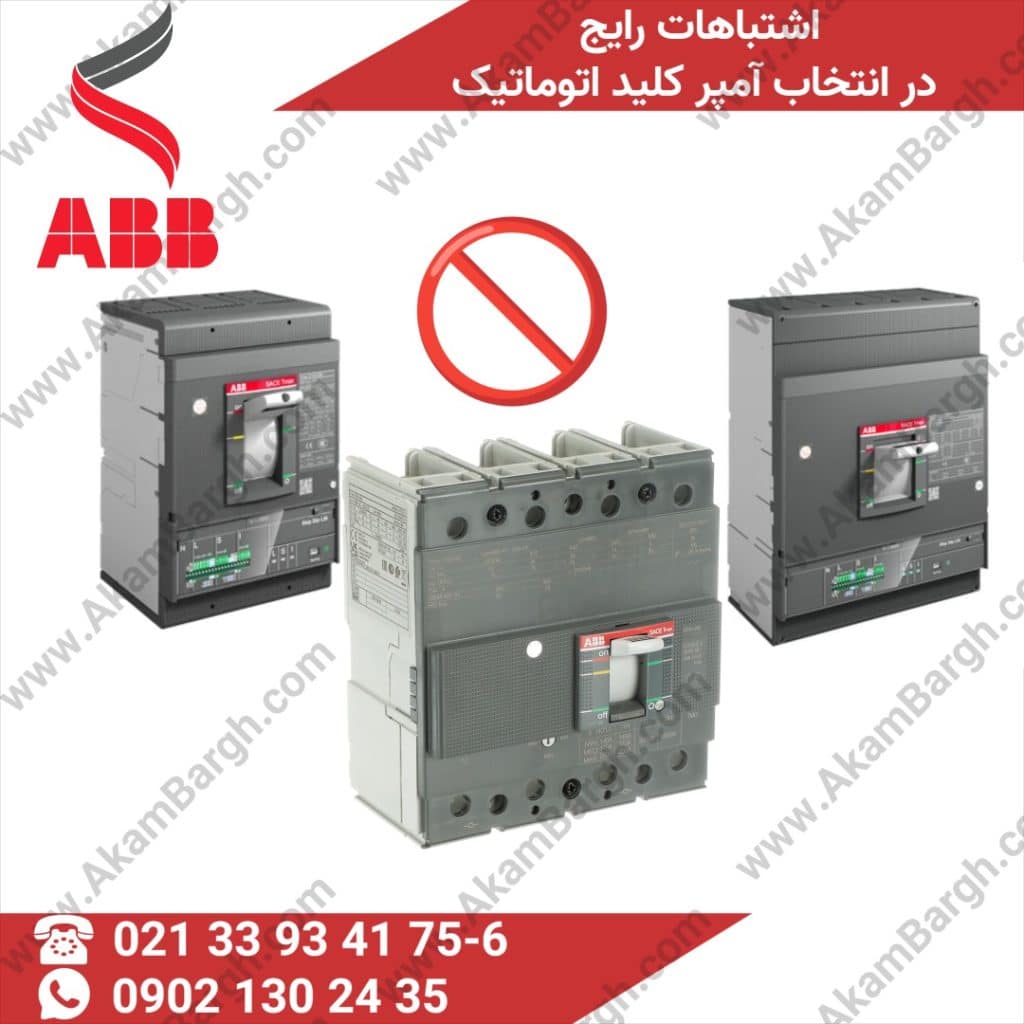

اشتباهات رایج در انتخاب آمپر کلید اتوماتیک ABB
انتخاب نادرست آمپر کلید اتوماتیک می‌تواند باعث قطع‌های مکرر برق، داغ شدن کابل‌ها و آسیب به تجهیزات صنعتی شود. آشنایی با اشتباهات رایج در این زمینه به شما کمک می‌کند تا متناسب با جریان بار، ظرفیت کابل و شرایط کاری مدار، کلید مناسبی انتخاب کنید. در ادامه، مهم‌ترین این اشتباهات و راهکارهای جلوگیری از آن‌ها را بررسی می‌کنیم:
۱. انتخاب آمپر کلید اتوماتیک ABB برابر با جریان نامی بار
یکی از متداول‌ترین خطاها این است که آمپر کلید را دقیقاً برابر جریان پلاک مصرف‌کننده انتخاب کنند. در عمل، جریان مدار به دلیل نوسان ولتاژ، هارمونیک‌ها، ضریب توان پایین یا کار هم‌زمان چند مصرف‌کننده می‌تواند از مقدار نامی بالاتر برود.
پیامدها:
تریپ ناخواسته و توقف‌های بی‌دلیل
کار کردن مداوم کلید در مرز حرارتی و کاهش عمر آن
اختلال در بهره‌برداری تابلو برق
راهکار اصولی: جریان واقعی بار را با در نظر گرفتن ضریب همزمانی و شرایط کار محاسبه کنید. سپس کلیدی انتخاب کنید که آمپر آن کمی بالاتر از این جریان باشد و همچنان از ظرفیت کابل کمتر بماند. برای بارهای دائم‌کار، فاصله‌ای در حدود ۲۰ تا ۲۵ درصد بین جریان بار و آمپر کلید رایج است، به شرط آنکه کابل هم متناسب با آن انتخاب شده باشد.
۲. بی‌توجهی به جریان راه‌اندازی تجهیزات
جریان راه‌اندازی الکتروموتورها در روش مستقیم (DOL) معمولاً چند برابر جریان نامی است. ترانسفورماتورها و بانک‌های خازنی هم در لحظه وصل، جریان هجومی قابل‌توجهی می‌کشند. اگر آستانه حفاظت مغناطیسی کلید با این جریان‌ها هماهنگ نباشد، کلید در همان لحظه استارت قطع می‌کند.
راهکار:
- ابتدا نوع بار را مشخص کنید: موتوری، ترانسفورماتوری، خازنی یا مقاومتی.
- برای حفاظت موتور از کلیدهای ABB با تریپ مخصوص موتور (مانند تریپ فقط مغناطیسی MA در کنار رله حرارتی) یا کلیدهای قابل تنظیم استفاده کنید.
- آستانه حفاظت مغناطیسی را طوری تنظیم کنید که از جریان راه‌اندازی بالاتر باشد، اما همچنان اتصال کوتاه را سریع قطع کند.
۳. نادیده گرفتن شرایط محیطی تابلو
واحد تریپ حرارتی-مغناطیسی کلیدها در یک دمای مرجع کالیبره می‌شود؛ برای کلیدهای ABB این دما معمولاً ۴۰ درجه سانتی‌گراد است. داخل تابلوی بسته‌ای که در سوله گرم یا کنار تجهیزات حرارتی نصب شده، دما به‌راحتی از این مقدار بالاتر می‌رود. در این شرایط کلید زودتر از جریان نامی خود تریپ می‌کند و جریان مجاز کابل‌ها هم کاهش می‌یابد.
نتیجه این اشتباه:
افزایش دمای کلید و ترمینال‌ها
قطع‌های مکرر در ساعات گرم روز
کاهش عمر کلید و افزایش احتمال خرابی تجهیزات
راهکار: جداول کاهش ظرفیت دمایی (Derating) در کاتالوگ ABB را بررسی کنید و در صورت نیاز فریم یا آمپر بالاتری انتخاب کنید. بهبود تهویه تابلو و فاصله‌گذاری مناسب بین کلیدها هم در بسیاری موارد مشکل را حل می‌کند.
۴. انتخاب آمپر بالاتر برای اطمینان
برخی تصور می‌کنند هرچه آمپر کلید بیشتر باشد، سیستم ایمن‌تر است. واقعیت دقیقاً برعکس است. کلید اتوماتیک برای حفاظت از کابل و مصرف‌کننده نصب می‌شود، نه برای اینکه هرگز قطع نکند.
چرا اشتباه است؟
کلید در جریان‌های خطرناک عمل نمی‌کند
کابل‌ها بدون حفاظت باقی می‌مانند
ریسک آسیب به تجهیزات افزایش می‌یابد
اصل مهم:اگر کلیدی با آمپر مناسب مکرراً قطع می‌کند، باید علت را پیدا کنید: اضافه‌بار، اتصالی یا عیب در مصرف‌کننده. بزرگ کردن کلید فقط صورت مسئله را پاک می‌کند.
۵. عدم هماهنگی آمپر کلید با سطح مقطع کابل
آمپر کلید باید همیشه با ضعیف‌ترین بخش مدار هماهنگ باشد؛ این بخش معمولاً کابل است. کلید ۲۵۰ آمپر روی کابلی که فقط ۱۸۰ آمپر را تحمل می‌کند، عملاً هیچ حفاظتی از آن کابل ندارد.
راهکار استاندارد:ظرفیت جریان کابل (Iz) را با توجه به سطح مقطع، جنس هادی، نوع عایق، روش نصب، دمای محیط و تعداد کابل‌های کنار هم محاسبه کنید. سپس کلیدی انتخاب کنید که In آن از Iz بیشتر نشود.
۶. استفاده نکردن از قابلیت تنظیم کلید اتوماتیک ABB
بسیاری از کلیدهای اتوماتیک ABB، به‌ویژه در سری Tmax XT، واحد حفاظتی قابل تنظیم دارند. با این حال در اغلب تابلوها با تنظیمات پیش‌فرض کارخانه نصب می‌شوند. معمولاً این یعنی حفاظت روی حداکثر مقدار تنظیم شده است.
راهکار حرفه‌ای:بعد از انتخاب فریم مناسب، حفاظت اضافه‌بار را روی جریان واقعی مدار و حفاظت اتصال کوتاه را متناسب با نوع بار تنظیم کنید. در کلیدهای با تریپ الکترونیکی Ekip می‌توانید تنظیمات دقیق‌تری هم انجام دهید؛ از جمله تأخیر زمانی برای هماهنگی حفاظتی با کلیدهای پایین‌دست.
۷. اشتباه گرفتن آمپر فریم با آمپر نامی کلید
روی کلیدهای کامپکت دو عدد متفاوت دیده می‌شود. Iu جریان نامی فریم است، یعنی حداکثر جریانی که بدنه کلید برای آن طراحی شده. In جریان نامی واحد تریپ است. برای مثال، کلیدی با فریم XT4 می‌تواند واحد تریپ ۱۶۰ آمپر داشته باشد. معیار انتخاب و حفاظت، In و تنظیمات واحد تریپ است، نه عدد فریم.
۸. فراموش کردن قدرت قطع و توسعه آینده
انتخاب آمپر درست به‌تنهایی کافی نیست. قدرت قطع کلید (Icu) باید از جریان اتصال کوتاه محل نصب بیشتر باشد. در غیر این صورت، کلید هنگام اتصالی شدید نمی‌تواند مدار را ایمن قطع کند. اگر هم احتمال افزایش بار در آینده وجود دارد، بهتر است فریمی انتخاب کنید که امکان افزایش تنظیم یا تعویض واحد تریپ را داشته باشد، بدون اینکه کل کلید و کابل‌کشی عوض شود.
دسته‌بندی محصولات آکام برق
راهنمای گام‌به‌گام انتخاب آمپر کلید اتوماتیک ABB
- جریان بار (Ib) را محاسبه کنید. توان، ولتاژ، ضریب توان و ضریب همزمانی را در نظر بگیرید.
- نوع بار را مشخص کنید تا نیاز به تنظیمات ویژه برای جریان راه‌اندازی روشن شود.
- ظرفیت کابل (Iz) را تعیین کنید و ضرایب کاهش دمایی و گروهی را اعمال کنید.
- آمپر کلید (In) را طوری انتخاب کنید که Ib ≤ In ≤ Iz برقرار باشد.
- قدرت قطع (Icu) را با جریان اتصال کوتاه محل نصب مقایسه کنید.
- شرایط محیطی تابلو را بررسی و در صورت نیاز ضریب کاهش ظرفیت را اعمال کنید.
- تنظیمات واحد تریپ را پس از نصب، متناسب با شرایط واقعی مدار انجام دهید.
مثال عملی
فرض کنید یک بار سه‌فاز ۹۰ کیلوواتی در ولتاژ ۴۰۰ ولت با ضریب توان ۰٫۹ دارید:
جریان بار = ۹۰۰۰۰ ÷ (۱٫۷۳ × ۴۰۰ × ۰٫۹) ≈ ۱۴۴ آمپر
در این حالت کلیدی با In برابر ۱۶۰ آمپر انتخاب مناسبی است، به شرطی که کابل انتخابی پس از اعمال ضرایب نصب، دست‌کم ۱۶۰ آمپر ظرفیت داشته باشد. اگر ظرفیت کابل کمتر است، باید کابل را بزرگ‌تر انتخاب کنید، نه اینکه از حفاظت آن صرف‌نظر کنید. قدم بعدی انتخاب کلاس قدرت قطع مناسب بر اساس جریان اتصال کوتاه تابلو است.
توجه: این مثال فقط برای نشان دادن روش است. در پروژه‌های واقعی، محاسبات باید با توجه به استانداردهای ملی و شرایط اجرایی، توسط مهندس طراح انجام شود.
جمع‌بندی انتخاب آمپر کلید اتوماتیک
انتخاب درست آمپر کلید اتوماتیک ABB نقش مستقیمی در ایمنی، پایداری و عمر تجهیزات الکتریکی دارد. اگر رابطه Ib ≤ In ≤ Iz را رعایت کنید و نوع بار، جریان راه‌اندازی، شرایط محیطی، سطح مقطع کابل و قدرت قطع را در نظر بگیرید، هم از قطع‌های بی‌دلیل در امان می‌مانید و هم از خطرات جدی مثل آتش‌سوزی کابل.
