آیا تا به حال در انتخاب یا تعویض کلید اتوماتیک مناسب برای تابلو برق صنعتی یا ساختمان خود دچار تردید شده‌اید؟ دنیای کلیدهای اتوماتیک، دنیایی تخصصی و پر از جزئیات است که انتخاب درست در آن، مستقیماً با ایمنی، طول عمر تجهیزات و حتی مدیریت هزینه‌های شما گره خورده است. در این مقاله، با نگاهی دقیق و کاربردی، به بررسی انواع کلید اتوماتیک، ساختار، تفاوت‌ها و کاربردهای هر نوع می‌پردازیم تا بتوانید با دانش کافی و دیدی روشن، بهترین تصمیم را برای پروژه یا تأسیسات خود بگیرید. اگر به دنبال راهنمایی جامع و بی‌طرفانه در این حوزه هستید، این مطلب برای شماست.
درک پایه‌ای از کلید اتوماتیک و نقش آن در حفاظت مدار
کلید اتوماتیک (Automatic Circuit Breaker) یکی از اصلی‌ترین اجزای حفاظت الکتریکی در هر سیستم توزیع برق است. وظیفه این تجهیز، قطع خودکار مدار در هنگام بروز خطاهایی مانند اضافه جریان، اتصال کوتاه یا نشتی جریان است تا از آسیب به تجهیزات و خطرات آتش‌سوزی جلوگیری شود. برخلاف فیوزهای قدیمی که پس از هر بار عمل نیاز به تعویض دارند، کلیدهای اتوماتیک قابلیت راه‌اندازی مجدد دارند و همین موضوع آن‌ها را به گزینه‌ای اقتصادی و قابل اعتماد بدل کرده است.
ساختار و اجزای کلید اتوماتیک

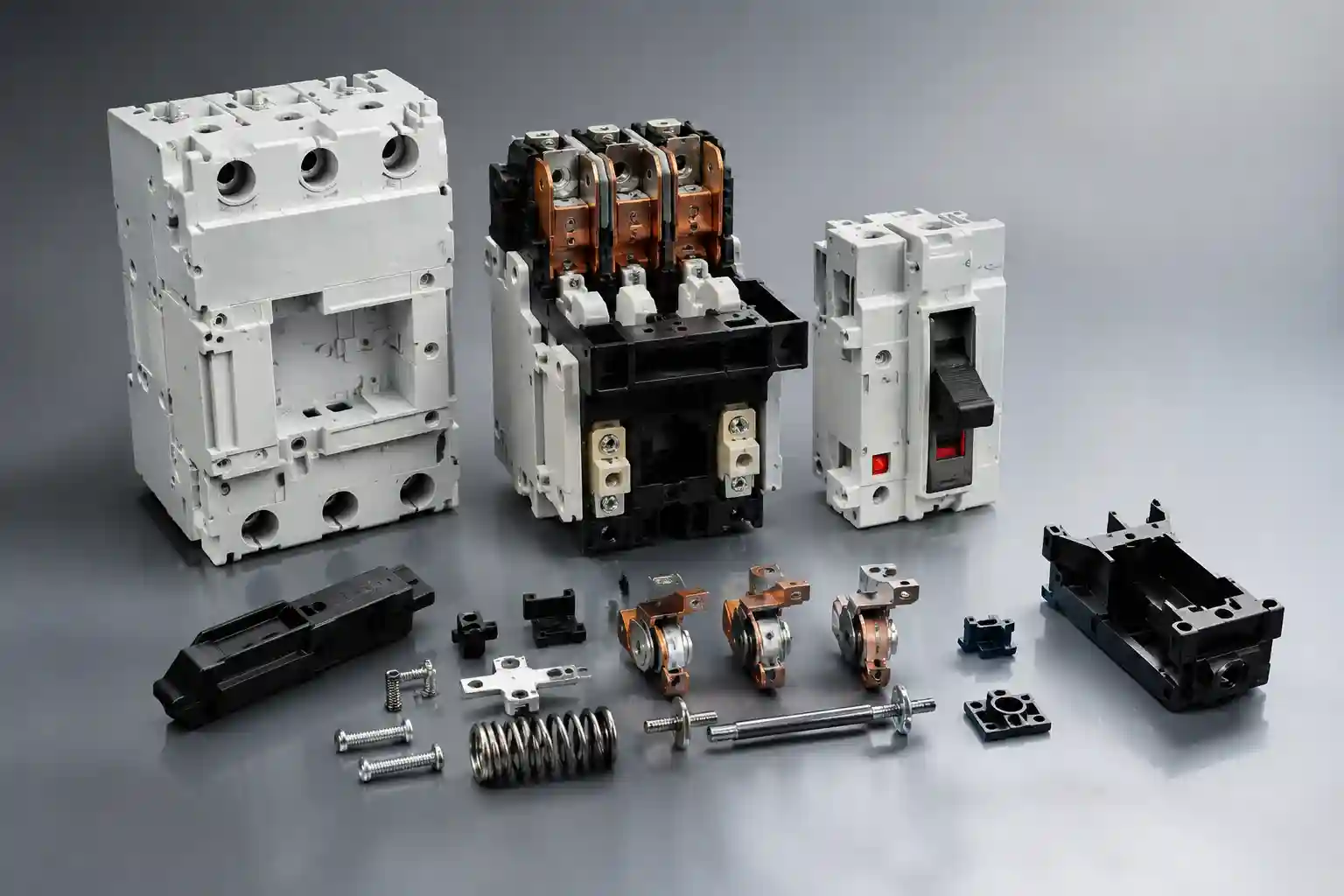

ساختار کلید اتوماتیک از مجموعه‌ای از اجزای مکانیکی و الکتریکی تشکیل شده است که در کنار یکدیگر، وظیفه قطع و وصل مدار و حفاظت از تجهیزات در برابر جریان‌های غیرمجاز را بر عهده دارند. اجزای اصلی این تجهیز شامل کنتاکت‌های قدرت، مکانیزم قطع و وصل، واحد حفاظتی و محفظه عایق است. در برخی مدل‌ها نیز کنتاکت‌های کمکی، ترمینال‌ها و تجهیزات جانبی برای کنترل و مانیتورینگ مدار به کار می‌روند.
کنتاکت‌های اصلی یا قدرت وظیفه عبور جریان در حالت عادی و قطع مدار هنگام عملکرد حفاظتی کلید را بر عهده دارند. مکانیزم قطع و وصل نیز امکان باز و بسته کردن کنتاکت‌ها را فراهم می‌کند و در صورت تشخیص خطا، فرمان قطع مدار را به این بخش منتقل می‌کند.
بخش دیگری از ساختار کلید اتوماتیک، واحد حفاظتی است که بسته به نوع کلید می‌تواند به روش حرارتی، مغناطیسی یا الکترونیکی عمل کند. این واحد شرایط جریان عبوری را بررسی کرده و در صورت تشخیص اضافه‌بار یا اتصال کوتاه، فرمان قطع مدار را صادر می‌کند. در مدل‌های پیشرفته‌تر، تنظیمات حفاظتی و قابلیت‌های کنترلی بیشتری نیز در اختیار کاربر قرار می‌گیرد.
در کنار این اجزا، محفظه عایق و سیستم خاموش‌کردن قوس الکتریکی نیز نقش مهمی در ایمنی کلید دارند. محفظه عایق از بخش‌های داخلی در برابر تماس و عوامل محیطی محافظت می‌کند و سیستم جرقه‌گیر یا محفظه خاموش‌کننده قوس، هنگام باز شدن کنتاکت‌ها به کنترل و خاموش شدن قوس الکتریکی کمک می‌کند. ترکیب این اجزا باعث می‌شود کلید اتوماتیک بتواند ضمن قطع ایمن مدار، از تجهیزات و سیم‌کشی در برابر شرایط خطا محافظت کند.
انواع کلید اتوماتیک
کلیدهای اتوماتیک و تجهیزات حفاظت مدار بر اساس نوع حفاظت، ساختار، ظرفیت جریان و کاربرد، در مدل‌های مختلفی تولید می‌شوند. هر مدل برای شرایط مشخصی از مدار طراحی شده و ممکن است وظیفه حفاظت در برابر اضافه‌بار، اتصال کوتاه، جریان نشتی یا خطاهای مرتبط با موتور را بر عهده داشته باشد. از مهم‌ترین انواع این تجهیزات می‌توان به کلید مینیاتوری (MCB)، کلید اتوماتیک کمپکت (MCCB)، کلید هوایی (ACB)، کلید حفاظت موتور (MPCB)، کلید محافظ جان (RCCB) و کلید ترکیبی (RCBO) اشاره کرد.
کلید اتوماتیک مینیاتوری (MCB)

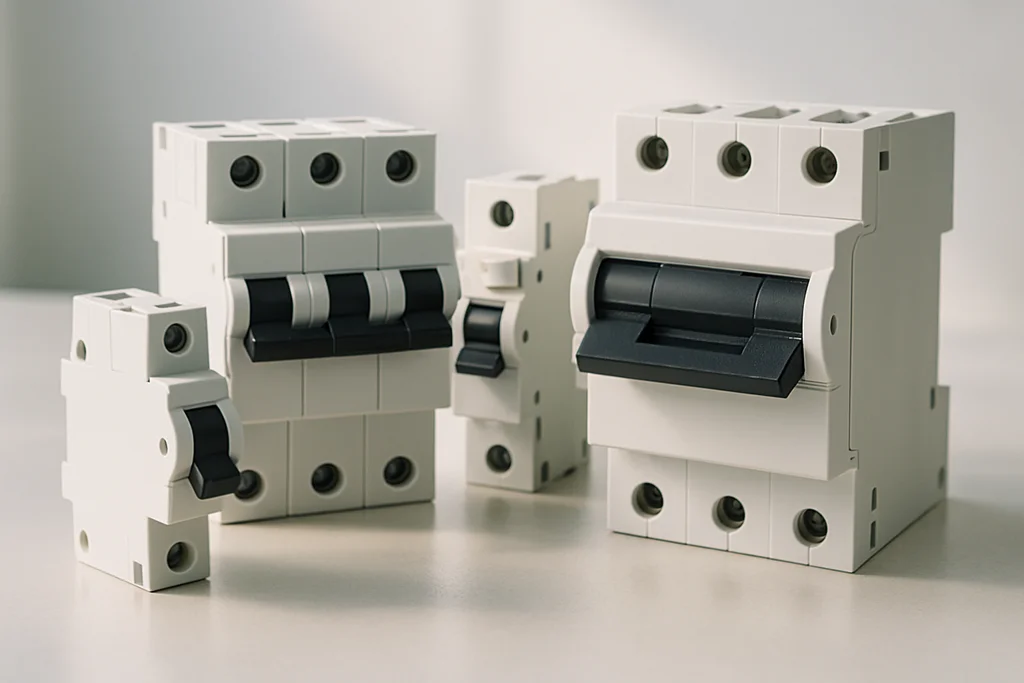

کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یکی از پرکاربردترین تجهیزات حفاظتی در مدارهای برق ساختمان و تابلوهای توزیع است. این کلید در صورت افزایش بیش از حد جریان یا وقوع اتصال کوتاه، مدار را به‌صورت خودکار قطع می‌کند تا از سیم‌ها و تجهیزات در برابر آسیب ناشی از جریان غیرمجاز محافظت شود.
MCB معمولاً ابعاد کوچک‌تری نسبت به MCCB دارد و برای مدارهایی با جریان نامی پایین‌تر استفاده می‌شود. این کلیدها معمولاً دارای حفاظت حرارتی برای اضافه‌بار و مغناطیسی برای اتصال کوتاه هستند و پس از برطرف شدن خطا می‌توان آن‌ها را مجدداً وصل کرد.
ویژگی‌ها و کاربردهای MCB:
- حفاظت در برابر اضافه‌بار و اتصال کوتاه
- ابعاد کوچک و نصب آسان روی ریل DIN
- مناسب برای تابلوهای توزیع برق
- کاربرد در مدارهای روشنایی و پریزها
- استفاده در ساختمان‌های مسکونی، تجاری و برخی مدارهای صنعتی
- دارای جریان نامی و قدرت قطع مشخص بر اساس مدل
یکی از پارامترهای مهم در انتخاب MCB، منحنی قطع یا تیپ آن است. تیپ‌های B، C و D از رایج‌ترین منحنی‌های عملکرد MCB هستند:
- تیپ B: برای مدارهایی با جریان هجومی پایین، مانند بسیاری از مدارهای روشنایی و بارهای مقاومتی.
- تیپ C: برای مدارهایی که هنگام راه‌اندازی جریان هجومی بیشتری دارند و در کاربردهای عمومی و برخی بارهای موتوری استفاده می‌شود.
- تیپ D: برای بارهایی با جریان هجومی بالا، مانند برخی موتورها و تجهیزات صنعتی.
در میان برندهای معتبر این حوزه نیز، کلید مینیاتوری ABB به دلیل کیفیت ساخت، عملکرد حفاظتی مناسب و تنوع مدل‌ها، در تابلوهای برق ساختمانی و صنعتی مورد استفاده قرار می‌گیرد. انتخاب مدل مناسب این کلید باید با توجه به جریان نامی، قدرت قطع و منحنی قطع مورد نیاز مدار انجام شود.
کلید اتوماتیک کمپکت (MCCB)
MCCB (Molded Case Circuit Breaker) یا کلید اتوماتیک کمپکت، برای حفاظت مدارهای قدرت و توزیع برق با جریان‌های بالاتر نسبت به MCB استفاده می‌شود. این کلید داخل یک محفظه عایق قالبی قرار دارد و به دلیل ظرفیت بالاتر و امکانات حفاظتی بیشتر، در تابلوهای برق صنعتی و سیستم‌های توزیع قدرت کاربرد گسترده‌ای دارد.
MCCB می‌تواند در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت کند. بسته به مدل، واحد حفاظتی آن می‌تواند حرارتی-مغناطیسی یا الکترونیکی باشد. در مدل‌های دارای واحد الکترونیکی، امکان تنظیم برخی پارامترهای حفاظتی نیز وجود دارد.
مهم‌ترین ویژگی‌های MCCB عبارت‌اند از:
- ظرفیت جریان نامی بالاتر از بسیاری از MCBها
- قدرت قطع مناسب برای مدارهای قدرت
- حفاظت در برابر اضافه‌بار و اتصال کوتاه
- امکان استفاده در تابلوهای توزیع و مدارهای صنعتی
- امکان تنظیم برخی پارامترهای حفاظتی در مدل‌های قابل تنظیم
- قابلیت نصب تجهیزات جانبی مانند کنتاکت کمکی، شنت تریپ و آندر ولتاژ در برخی مدل‌ها
MCCB بر اساس نوع واحد حفاظتی و قابلیت‌های آن در مدل‌های مختلفی عرضه می‌شود. برخلاف MCB که منحنی‌های B، C و D در آن بسیار رایج هستند، تیپ B، C و D را نباید به‌عنوان تیپ‌های اصلی MCCB معرفی کرد؛ در MCCB بیشتر با مشخصاتی مانند نوع واحد تریپ، جریان نامی و تنظیمات حفاظتی سروکار داریم.
MCCB در تابلوهای برق صنعتی، خطوط تولید، ساختمان‌های بزرگ، سیستم‌های توزیع و مدارهای تغذیه تجهیزات پرقدرت مورد استفاده قرار می‌گیرد.
کلید اتوماتیک هوایی (ACB)

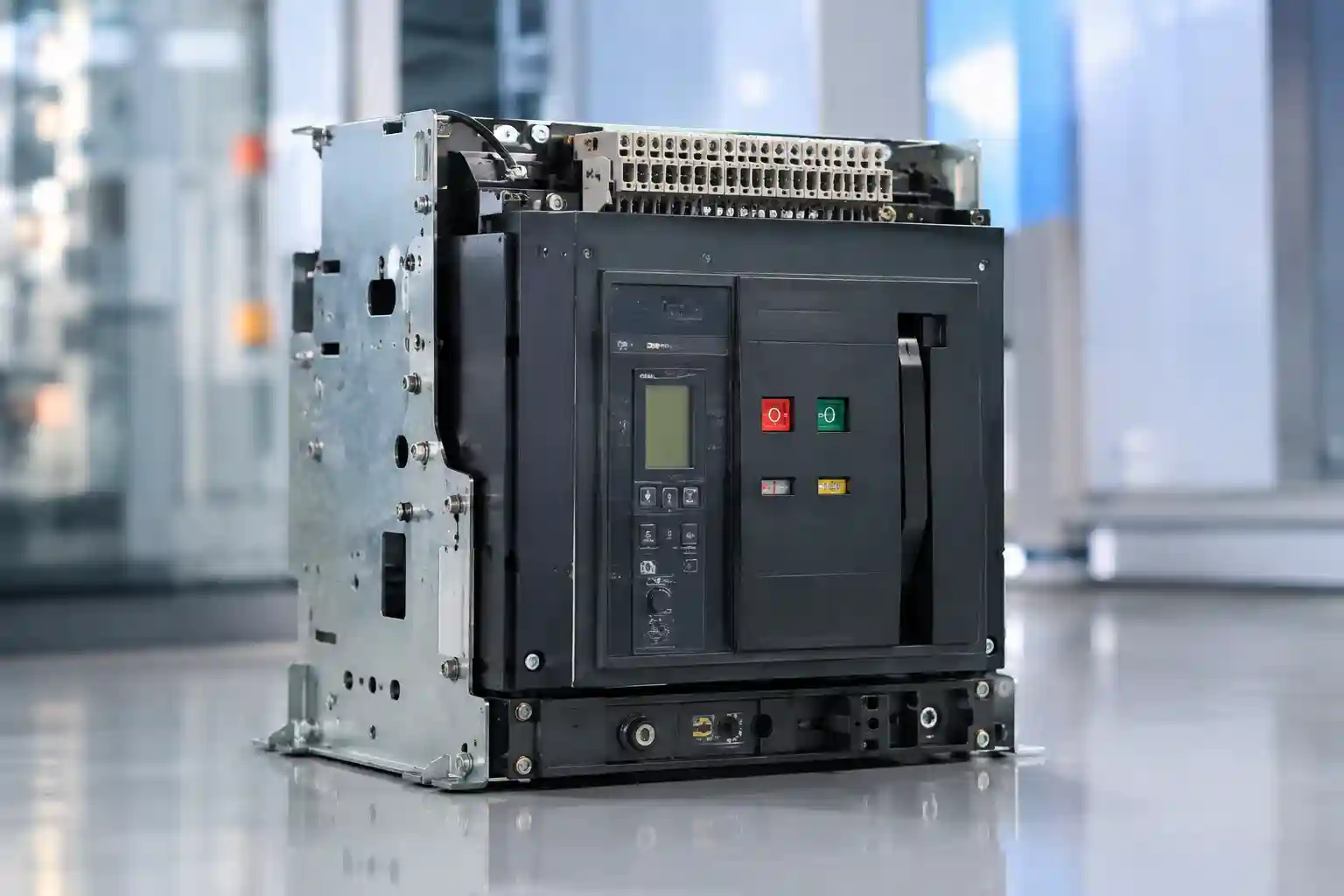

ACB (Air Circuit Breaker) یا کلید هوایی، یکی از تجهیزات اصلی حفاظت و قطع‌و‌وصل مدارهای قدرت در تابلوهای برق با جریان بالا است. در این نوع کلید، هوای محیط نقش مهمی در عایق‌بندی و خاموش کردن قوس الکتریکی ایجادشده هنگام قطع مدار دارد.
ACB معمولاً در قسمت‌های اصلی سیستم توزیع برق مانند ورودی تابلوهای اصلی، کوپلر باسبار و خروجی‌های با جریان بالا نصب می‌شود. این کلیدها در مقایسه با MCB و بسیاری از MCCBها، امکانات حفاظتی و کنترلی گسترده‌تری دارند.
ویژگی‌های مهم ACB شامل موارد زیر است:
- مناسب برای جریان‌های بالا
- قابلیت تنظیم پارامترهای حفاظتی در بسیاری از مدل‌ها
- حفاظت در برابر اضافه‌بار و اتصال کوتاه
- امکان حفاظت در برابر خطای اتصال زمین در مدل‌های مجهز
- قابلیت نصب تجهیزات جانبی و سیستم‌های کنترلی
- امکان قطع و وصل دستی یا موتوردار در برخی مدل‌ها
- مناسب برای تابلوهای اصلی و سیستم‌های توزیع برق
واحدهای حفاظتی ACB معمولاً الکترونیکی هستند و می‌توانند پارامترهایی مانند اضافه‌بار، اتصال کوتاه و خطای زمین را با تنظیمات مختلف مدیریت کنند. به همین دلیل، ACB بیشتر در پروژه‌هایی استفاده می‌شود که حفاظت انتخابی و کنترل دقیق مدار اهمیت دارد.
آکام برق بهینه واردکننده مستقیم انواع کلید اتوماتیک ABB است و این محصولات را با بهترین قیمت عرضه می‌کند. برای استعلام قیمت کلید اتوماتیک هوایی abb و موجودی مدل موردنظر با کارشناسان آکام برق بهینه در ارتباط باشید.
کلید حرارتی (MPCB)
کلید حرارتی MPCB (Motor Protection Circuit Breaker) یا کلید حفاظت موتور، تجهیزی است که به‌طور ویژه برای حفاظت و قطع‌و‌وصل مدار موتورهای الکتریکی طراحی شده است. این کلید علاوه بر حفاظت در برابر اتصال کوتاه، می‌تواند موتور را در برابر اضافه‌بار نیز محافظت کند.
یکی از ویژگی‌های مهم MPCB، امکان تنظیم جریان متناسب با جریان نامی موتور در بسیاری از مدل‌هاست. به همین دلیل، انتخاب آن باید بر اساس مشخصات پلاک موتور و جریان کاری واقعی انجام شود.
مهم‌ترین ویژگی‌ها و کاربردهای MPCB:
- حفاظت موتور در برابر اضافه‌بار
- حفاظت در برابر اتصال کوتاه
- قابلیت تنظیم جریان حفاظتی در بسیاری از مدل‌ها
- امکان قطع و وصل دستی مدار موتور
- مناسب برای موتورهای تک‌فاز و سه‌فاز، بسته به مدل
- استفاده در پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها و ماشین‌آلات صنعتی
MPCB از نظر عملکرد با MCCB تفاوت دارد. اگرچه هر دو می‌توانند برای حفاظت مدارهای قدرت به کار روند، MPCB به‌طور مشخص برای شرایط کاری و حفاظت موتور طراحی شده است. برای خرید کلید حرارتی ABB در مدل‌ها و رنج‌های مختلف، می‌توانید این محصولات را با قیمت مناسب از آکام برق بهینه تهیه کنید.
کلید محافظ جان (RCCB)
RCCB (Residual Current Circuit Breaker) یا کلید محافظ جان، برای تشخیص جریان نشتی و کاهش خطر برق‌گرفتگی و آتش‌سوزی ناشی از نشتی جریان طراحی شده است. این کلید جریان عبوری از هادی‌های مدار را با یکدیگر مقایسه می‌کند و در صورت مشاهده اختلافی که نشان‌دهنده نشتی جریان باشد، مدار را قطع می‌کند.
RCCB برخلاف MCB و MCCB، به‌تنهایی برای حفاظت در برابر اضافه‌بار و اتصال کوتاه طراحی نشده است. بنابراین در یک سیستم معمولاً در کنار تجهیزات حفاظت اضافه‌جریان استفاده می‌شود.
ویژگی‌ها و کاربردهای RCCB:
- تشخیص جریان نشتی
- کاهش خطر برق‌گرفتگی
- کمک به کاهش خطر آتش‌سوزی ناشی از نشتی جریان
- مناسب برای مدارهای مسکونی، تجاری و صنعتی
- موجود با حساسیت‌های مختلف جریان نشتی
- قابلیت استفاده در مدارهای تک‌فاز و سه‌فاز، بسته به نوع و تعداد پل
یکی از پارامترهای مهم RCCB، جریان نشتی نامی عملکرد (IΔn) است. مقادیر حساسیت مختلف برای کاربردهای متفاوت وجود دارد و انتخاب آن باید مطابق طراحی سیستم و الزامات حفاظتی انجام شود.
کلید ترکیبی محافظ جان (RCBO)
RCBO (Residual Current Circuit Breaker with Overcurrent Protection) ترکیبی از حفاظت جریان نشتی و حفاظت اضافه‌جریان در یک تجهیز است. به بیان ساده، RCBO عملکرد RCCB و MCB را در یک کلید ترکیب می‌کند.
این کلید در صورت تشخیص جریان نشتی، اضافه‌بار یا اتصال کوتاه می‌تواند مدار را قطع کند. استفاده از RCBO باعث می‌شود برای هر مدار، حفاظت‌های مورد نیاز در فضای کمتری در تابلو قرار بگیرد.
ویژگی‌های اصلی RCBO:
- حفاظت در برابر جریان نشتی
- حفاظت در برابر اضافه‌بار
- حفاظت در برابر اتصال کوتاه
- مناسب برای حفاظت مستقل مدارها
- اشغال فضای کمتر نسبت به استفاده جداگانه از برخی تجهیزات
- کاربرد در تابلوهای برق ساختمان و برخی سیستم‌های صنعتی
RCBO نیز مانند سایر تجهیزات حفاظتی باید بر اساس مشخصاتی مانند جریان نامی، قدرت قطع، جریان نشتی نامی، تعداد پل و نوع منحنی قطع انتخاب شود. در مدل‌هایی که حفاظت اضافه‌جریان آن‌ها مشابه MCB است، منحنی‌های B، C و D نیز ممکن است مورد استفاده قرار بگیرند.
جدول مقایسه انواع کلید اتوماتیک
| نوع کلید | وظیفه اصلی | حفاظت در برابر اضافه‌بار | حفاظت در برابر اتصال کوتاه | حفاظت در برابر نشتی | کاربرد رایج |
|---|---|---|---|---|---|
| MCB | حفاظت مدارهای فرعی | دارد | دارد | ندارد | روشنایی، پریز و مدارهای توزیع |
| MCCB | حفاظت مدارهای قدرت | دارد | دارد | معمولاً ندارد | تابلوهای صنعتی و مدارهای قدرت |
| ACB | حفاظت و قطع مدارهای اصلی | دارد | دارد | در مدل‌های مجهز | تابلوهای اصلی و توزیع با جریان بالا |
| MPCB | حفاظت موتور | دارد | دارد | ندارد | موتور، پمپ، فن و ماشین‌آلات |
| RCCB | حفاظت در برابر نشتی جریان | ندارد | ندارد | دارد | حفاظت جان و تشخیص نشتی |
| RCBO | حفاظت ترکیبی مدار | دارد | دارد | دارد | حفاظت مستقل مدارهای ساختمانی و صنعتی |
نکته: ظرفیت جریان، قدرت قطع، تعداد پل، نوع واحد حفاظتی و محدوده تنظیم در هر یک از این کلیدها به سازنده و سری محصول بستگی دارد؛ بنابراین بهتر است هنگام معرفی مشخصات عددی، بازه دقیق را بر اساس کاتالوگ همان برند ذکر کنی.
چگونه بهترین نوع کلید اتوماتیک را برای مدار خود انتخاب کنیم؟
انتخاب صحیح کلید اتوماتیک، علاوه بر شناخت انواع آن، نیازمند بررسی چند پارامتر فنی و عملیاتی است. در نظر گرفتن جریان نامی، قدرت قطع، نوع بار (روشنایی، موتوری یا حرارتی)، شرایط محیطی و استانداردهای ساخت، همه و همه در تصمیم نهایی شما تاثیرگذارند.
مراحل انتخاب کلید اتوماتیک مناسب
۱. محاسبه حداکثر جریان مدار و ضریب اطمینان لازم
۲. شناسایی نوع بار و منحنی قطع مناسب (B, C, D)
۳. تعیین قدرت قطع کلید بر اساس سطح اتصال کوتاه احتمالی
۴. بررسی شرایط محیطی (دما، رطوبت، محیط صنعتی یا مسکونی)
۵. انتخاب برند معتبر با استانداردهای بین‌المللی و گارانتی مطمئن
به عنوان مثال، برای مدارهای روشنایی یک ساختمان اداری، معمولاً کلید مینیاتوری تیپ B یا C با جریان نامی مناسب گزینه‌ای استاندارد است. اما در صنایع، برای حفاظت موتورهای سه‌فاز یا تابلوهای اصلی، کلید حرارتی یا هوایی با قدرت قطع بالا و قابلیت تنظیم ترجیح داده می‌شود.
بررسی پارامترهای مهم فنی در انواع کلید اتوماتیک
در انتخاب و مقایسه کلیدهای اتوماتیک، توجه به پارامترهای فنی زیر ضروری است:
- جریان نامی (In): حداکثر جریانی که کلید می‌تواند به طور دائم تحمل کند.
- قدرت قطع (Icu): حداکثر جریان اتصال کوتاهی که کلید بدون آسیب قادر به قطع آن است.
- منحنی قطع: نشان‌دهنده حساسیت کلید به اضافه بارها و جریان‌های لحظه‌ای.
- تعداد پل (تک‌فاز، سه‌فاز): بسته به نوع مدار و کاربرد.
- قابلیت تنظیم پارامترها: برخی کلیدها، به‌ویژه انواع حرارتی و هوایی، امکان تنظیم دقیق جریان قطع و تأخیر زمانی را دارند.
در پروژه‌های حرفه‌ای، معمولاً انتخاب کلید اتوماتیک بر اساس محاسبات دقیق مهندسی، بررسی استانداردهای روز دنیا و تطبیق با برندهای معتبر مانند ABB صورت می‌گیرد.
بهترین برند کلیک اتوماتیک
برند ABB با سابقه‌ای طولانی در تولید تجهیزات برق صنعتی، به دلیل کیفیت ساخت، تنوع محصولات، پشتیبانی فنی و رعایت استانداردهای جهانی، جایگاه ویژه‌ای در بازار ایران و جهان دارد. کلیدهای اتوماتیک این برند، به دلیل طول عمر بالا، دقت عملکرد و امکانات جانبی متنوع (مانند بوبین شنت، رله اندرولتاژ و ماژول‌های ارتباطی)، انتخاب اول بسیاری از متخصصان و مهندسان است.
در انتخاب کلید اتوماتیک ABB، دقت به مدل، جریان نامی، منحنی قطع و ویژگی‌های خاص هر سری محصول اهمیت دارد. در انتخاب کلید اتوماتیک ABB، توجه به مدل، جریان نامی، قدرت قطع، نوع واحد حفاظتی و ویژگی‌های مورد نیاز مدار اهمیت زیادی دارد. شرکت آکام برق بهینه به‌عنوان واردکننده مستقیم کلیدهای اتوماتیک ABB، این محصولات را با قیمت مناسب و بدون واسطه در اختیار مشتریان قرار می‌دهد. برای اطلاع از موجودی، مشخصات فنی و استعلام قیمت کلید اتوماتیک ABB می‌توانید با کارشناسان آکام برق بهینه با شماره ۰۲۱-۳۳۹۳۴۱۷۵ تماس بگیرید.
دسته‌بندی محصولات آکام برق
نکات کلیدی در نصب و نگهداری انواع کلید اتوماتیک
حتی بهترین کلید اتوماتیک، اگر به‌درستی نصب و نگهداری نشود، عملکرد مطلوبی نخواهد داشت. رعایت نکات زیر، ضامن ایمنی و کارایی سیستم برق شماست:
- انتخاب محل مناسب نصب در تابلو با تهویه کافی
- اتصال صحیح کابل‌ها و سفت‌کردن ترمینال‌ها برای جلوگیری از داغ شدن
- بررسی دوره‌ای عملکرد کلید با تست‌های استاندارد
- تعویض کلید در صورت مشاهده علائم خرابی یا کاهش عملکرد
به‌علاوه، آشنایی با نشانه‌های خرابی و زمان تعویض کلید اتوماتیک، از بروز حوادث و آسیب به تجهیزات جلوگیری می‌کند. استفاده از محصولات اصلی و گارانتی‌دار، ریسک خرابی و هزینه‌های نگهداری را به شدت کاهش می‌دهد.
جمع‌بندی کاربردی؛ چگونه بهترین تصمیم را برای حفاظت برق بگیریم؟
انتخاب صحیح نوع کلید اتوماتیک، سرمایه‌گذاری مستقیم بر ایمنی، دوام تجهیزات و کاهش هزینه‌های آتی است. شناخت تفاوت‌ها، کاربردها و ویژگی‌های هر نوع کلید اتوماتیک، به شما این امکان را می‌دهد که با اطمینان کامل، مناسب‌ترین گزینه را برای مدار خود انتخاب کنید. چه در پروژه‌های خانگی و چه در صنایع بزرگ، توجه به جزئیات فنی، کیفیت برند و مشاوره با متخصصان، کلید موفقیت شما در مدیریت ایمن برق است.
